При монтаже систем на крупных площадках одной из самых сложных задач для звукоинженеров остаётся стабильное радиочастотное покрытие всех зон без потерь сигнала. На выставке Guangzhou Prolight+Sound компания Relacart представила матричное антенное решение полного покрытия, которое эффективно решает проблемы передачи сигнала в сложных большепролётных пространствах и вызвало большой интерес у системных интеграторов и технических руководителей.
Модульная матричная архитектура
Решение Relacart для покрытия представляет собой модульную систему, объединяющую специализированные антенны, интеллектуальные сплиттеры и радиочастотные усилители.

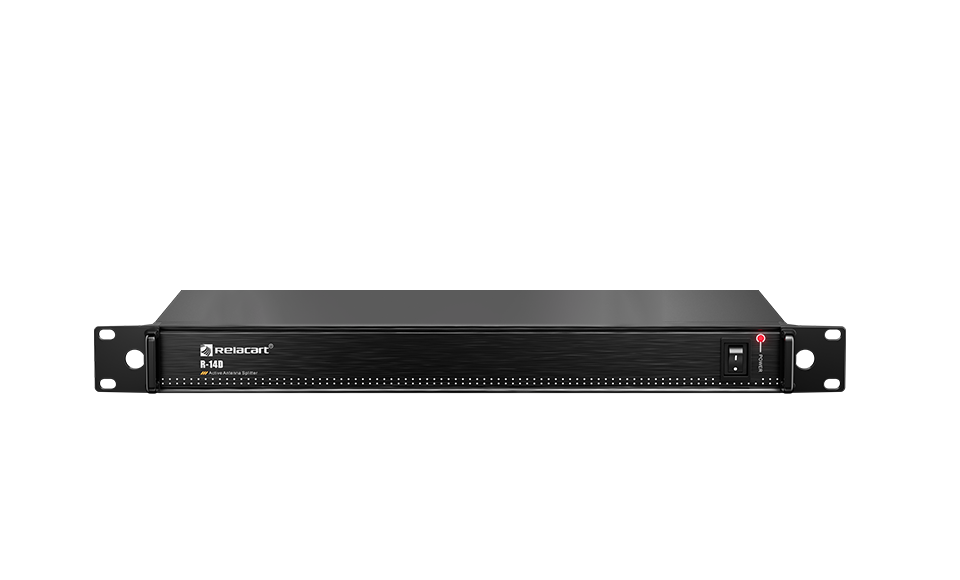

Система распределения антенн R-14D
Базовый блок подаёт синхронизированные чистые радиочастотные сигналы на четыре приёмника (всего восемь каналов). Поддерживается каскадное подключение для построения крупномасштабных многоканальных антенных сетей с централизованным управлением сигналом: это упрощает разводку в стойке и снижает уровень шумов и интермодуляционных искажений.
Широкополосная направленная антенна R-32AU
Кардиоидная диаграмма направленности обеспечивает приём преимущественно из целевой зоны и подавляет помехи с боковых и задних направлений. Регулируемое усиление повышает отношение сигнал/шум — антенна оптимальна для плотного размещения на сцене и у трибун.
Комбайнер-сплиттер антенн R-12S
Разделяет один радиочастотный вход на два выхода либо объединяет два сигнала в один, а также подаёт напряжение смещения для удалённых радиочастотных усилителей, являясь важным компонентом системы.
Активный радиочастотный усилитель R-20A и коаксиальный инжектор питания R-20P
Компенсирует затухание в кабеле на протяжённых линиях и обеспечивает стабильное питание удалённых активных антенн, устраняя слепые зоны покрытия.

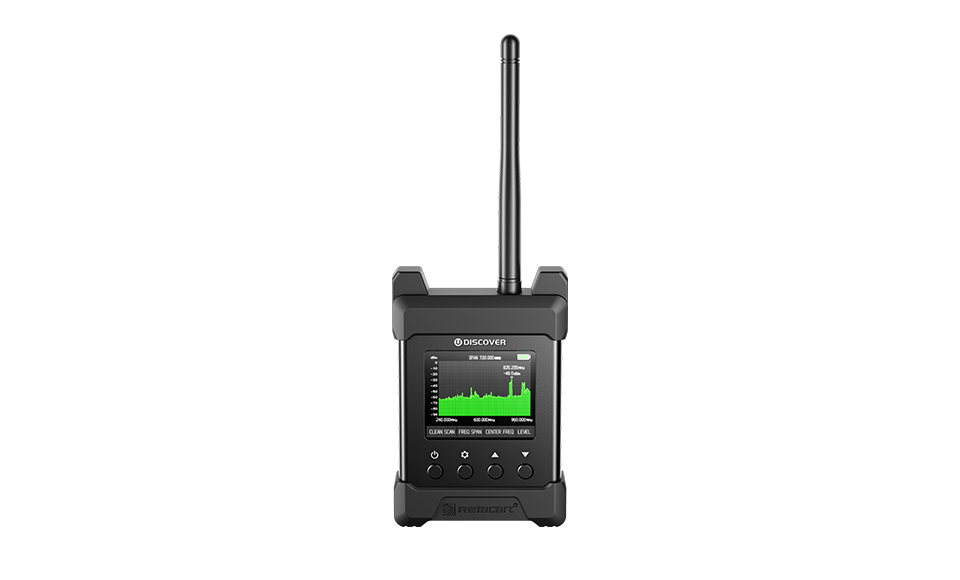

Портативный анализатор спектра U.Discover
Перекрывает диапазон 240–960 МГц и оснащён дисплеем высокого разрешения для анализа окружающих помех: наглядное управление частотами гарантирует стабильную работу беспроводной системы.
Надёжное радиочастотное покрытие зависит от каждого звена — от приёма сигнала, покрытия площадки и распределения сигнала до контроля частот. Благодаря системной интеграции продуктов Relacart обеспечивает стандартизированное и воспроизводимое антенное покрытие для площадок любого масштаба.
